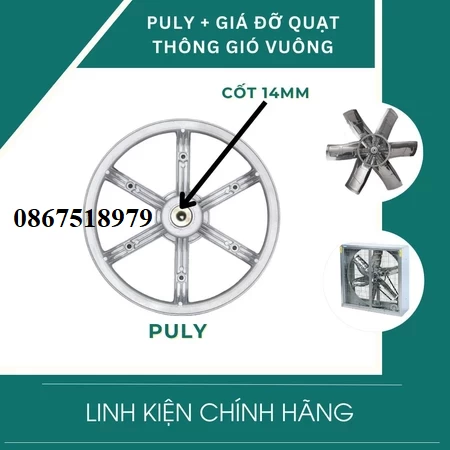

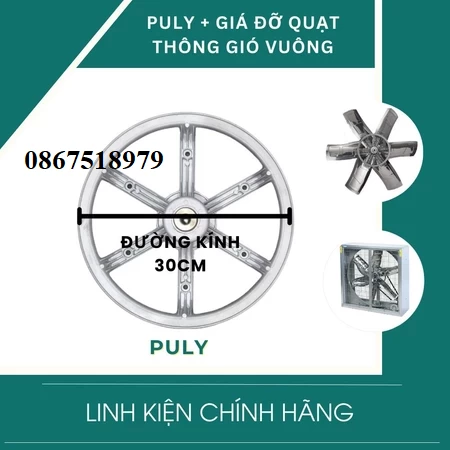

Puly Quạt Hút, Puly Quạt Thông Gió

Linh kiện thay thế cho quạt hút thông gió vuông công nghiệp kích thước 900x900 - Puly sử dụng cho quạt hút 1000x1000 - Puly sử dụng cho quạt hút 1100x1100 - Puly sử dụng cho quạt hút 1220x1220 - Puly sử dụng cho quạt hút 1380x1380 - Puly sử dụng cho quạt hút 1530x1530

Puly quạt hút và Puly quạt thông gió là những bộ phận quan trọng trong hệ thống truyền động của các loại quạt công nghiệp, đặc biệt là quạt hút công nghiệp và quạt thông gió. Chúng đóng vai trò truyền lực từ động cơ đến cánh quạt thông qua dây curoa (dây đai), giúp quạt hoạt động ổn định và hiệu quả.

Cấu tạo của Puly quạt

Một puly quạt thông thường có cấu tạo chính gồm các bộ phận sau:

• Bánh xe Puly (thân Puly): Đây là phần chính của puly, thường có hình tròn và được làm từ các vật liệu như nhôm, thép, gang, nhựa hoặc vật liệu tổng hợp. Bề mặt bánh xe có các rãnh để giữ dây curoa không bị trượt trong quá trình vận hành. Số lượng và kích thước rãnh phụ thuộc vào loại dây curoa và công suất truyền động.

• Trục Puly: Là phần trung tâm của puly, có lỗ hoặc ren để gắn vào trục động cơ hoặc trục cánh quạt. Trục puly giúp kết nối puly với động cơ và đảm bảo sự quay ổn định. Nhiều puly còn tích hợp cả vòng bi bên trong để giảm ma sát và hỗ trợ chuyển động trơn tru.

• Dây đai (dây curoa): Mặc dù không phải là bộ phận của puly, nhưng dây đai là yếu tố không thể thiếu để puly hoạt động. Dây đai kết nối puly trên động cơ (puly chủ động) với puly trên cánh quạt (puly bị động), truyền chuyển động và lực từ động cơ sang cánh quạt. Các loại dây đai phổ biến là dây đai thang, dây đai V hoặc dây đai phẳng.

• Chốt định vị/then cài: Giúp cố định puly trên trục, đảm bảo không bị xoay trượt trong quá trình hoạt động.

Nguyên lý hoạt động

Nguyên lý hoạt động của puly quạt hút và quạt thông gió dựa trên hệ thống truyền động đai. Cụ thể:

1. Truyền động: Khi động cơ (motor) hoạt động, trục động cơ sẽ quay và kéo puly gắn trên trục động cơ (gọi là puly chủ động) quay theo.

2. Chuyển lực: Puly chủ động này sẽ truyền chuyển động đến puly gắn trên trục cánh quạt (gọi là puly bị động) thông qua dây curoa. Dây curoa sẽ ôm sát vào các rãnh của cả hai puly, đảm bảo truyền lực hiệu quả mà không bị trượt.

3. Vận hành quạt: Khi puly bị động quay, cánh quạt được gắn cố định với puly này cũng sẽ quay theo, tạo ra luồng không khí theo mục đích hút hoặc thông gió.

Ưu điểm của việc sử dụng puly trong quạt công nghiệp:

• Giảm tiếng ồn và rung động: So với truyền động trực tiếp, hệ thống puly và dây curoa giúp quạt vận hành êm ái hơn, giảm tiếng ồn và rung động đáng kể, đặc biệt với các quạt công suất lớn.

• Tăng tuổi thọ: Giảm tải trọng trực tiếp lên động cơ và cánh quạt, giúp tăng tối đa độ bền của quạt và các bộ phận liên quan.

• Điều chỉnh tốc độ (tùy chỉnh): Puly có thể giúp điều chỉnh tốc độ vòng quay của cánh quạt bằng cách thay đổi tỷ số đường kính giữa puly chủ động và puly bị động, mang lại sự linh hoạt trong vận hành.

• Dễ dàng bảo trì và thay thế: Puly có cấu tạo tương đối đơn giản, giúp việc lắp đặt, thay thế và bảo trì trở nên dễ dàng hơn.

Vật liệu chế tạo

Puly quạt thường được chế tạo từ các vật liệu có độ bền cao, chịu được tải trọng lớn và điều kiện làm việc khắc nghiệt của môi trường công nghiệp:

• Gang: Là vật liệu phổ biến, có độ bền cao, chịu lực tốt và giá thành tương đối rẻ.

• Thép: Cung cấp độ bền cao, chịu lực tốt và khả năng chống ăn mòn.

• Nhôm: Có trọng lượng nhẹ, dẫn nhiệt tốt, thường được dùng trong các ứng dụng cần giảm trọng lượng.

• Nhựa (Polypropylene - PP, Polyethylene - PE): Nhẹ, chịu hóa chất tốt và chi phí thấp, thường dùng trong các ứng dụng không yêu cầu tải trọng quá cao.

• Composite: Kết hợp ưu điểm của nhiều vật liệu, mang lại trọng lượng nhẹ và độ bền cao.

Việc lựa chọn vật liệu puly phù hợp phụ thuộc vào môi trường làm việc, tải trọng và tốc độ quay mà puly phải chịu để đảm bảo tuổi thọ và hiệu suất hoạt động của thiết bị.
