Quạt ly tâm trung áp 5HP

Quạt Ly Tâm Trung Áp 5HP – Giải Pháp Thông Gió Công Nghiệp Hiệu Quả

Quạt ly tâm trung áp 5HP được thiết kế kiểu truyền động trực tiếp cánh quạt lắp vào cốt motor và hiệu chỉnh bằng máy cân bằng động giúp hoặc động êm ái. Đặc biệt, quạt hút ly tâm trung áp có cấu tạo cánh lồng sóc, các lá cánh cong quay về phía trước, số lượng lá cánh nhiều và góc nghiêng hợp lý để tạo ra lưu lượng và áp suất lớn hơn.

Quạt ly tâm hút khói trung áp 5HP được ứng dụng Hút khí thải, hút bụi trong nhà máy, Hút hơi nóng trong hệ thống lò hơi, lò sấy, Hút khí trong hệ thống xử lý mùi, thông gió tầng hầm, Dùng trong hệ thống HVAC công nghiệp

Ưu điểm quạt hút ly tâm trung áp 5HP Hiệu suất hút cao: So với quạt hướng trục, quạt ly tâm tạo áp suất tốt hơn, phù hợp hút qua đường ống dài, có nhiều khúc cua., Độ bền cao: Thiết kế chắc chắn, chịu được môi trường khắc nghiệt, Vận hành ổn định: Ít rung, độ ồn vừa phải (nếu có thêm tiêu âm)

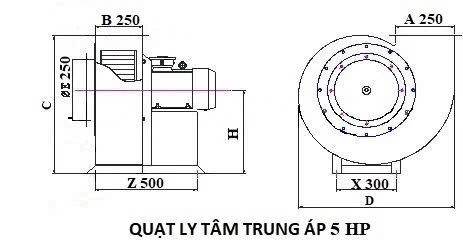

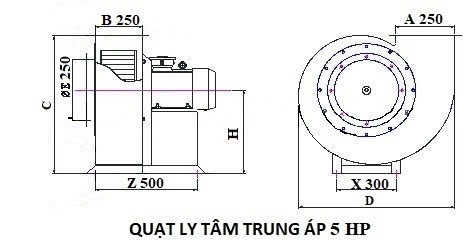

Hình ảnh bản vẽ họng vô và ra quạt ly tâm trung áp 5HP

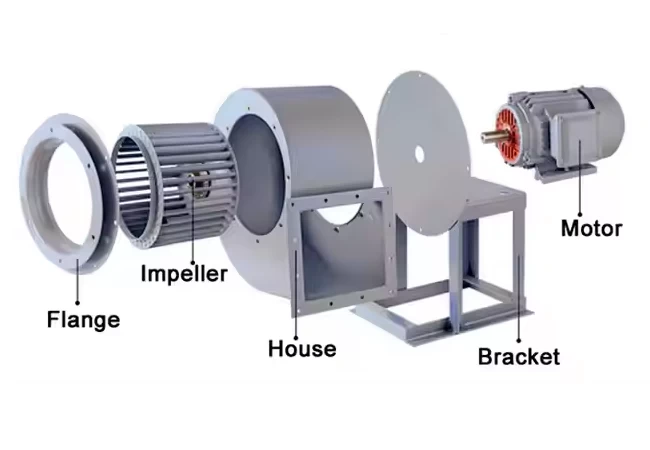

Hình ảnh cấu tạo quạt ly tâm trung áp 5HP

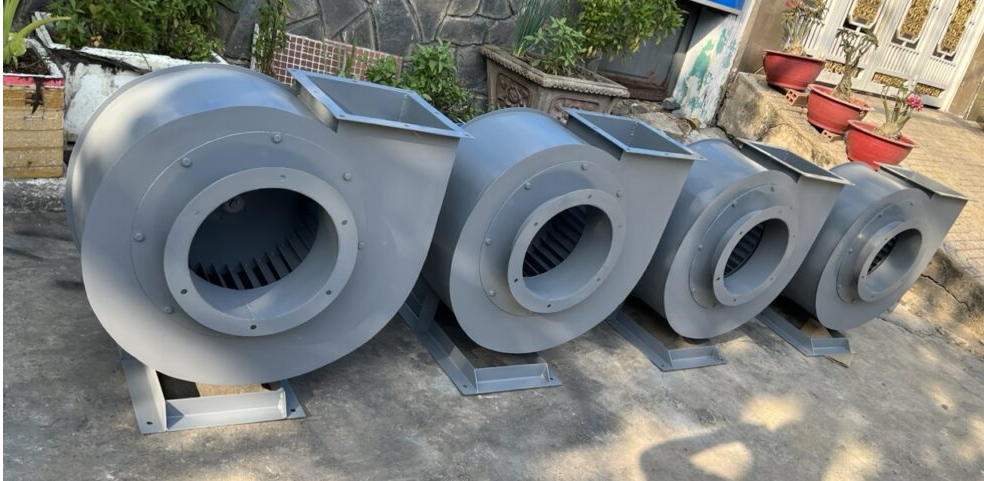

Hình ảnh thành phẩm quạt ly tâm trung áp 5HP

Thông số kỹ thuật quạt ly tâm hút khói trung áp 5HP

• Tên sản phẩm: Quạt ly tâm trung áp 4KW

• Chủng loại: Hút / Thổi

• Bảo hành: 12 tháng

• Điện áp: 380V/50Hz

• Công suất: 5HP (4.0KW)

• Vòng tua: 2800v/phút

• Lưu lượng: 5500-6500m³/h

• Cột áp: 3000Pa

• Hãng sản xuất: Hòa Phát Electrical

• Xuất xứ: Gia Công Việt Nam

• Cánh quạt: Thường làm bằng thép, thép sơn tĩnh điện hoặc inox – thiết kế cong về phía sau (Backward curved) để tăng hiệu suất hút và giảm tiếng ồn

• Vỏ quạt: Làm bằng thép dày, sơn tĩnh điện chống gỉ sét

• Kiểu chuyển động: Trực tiếp (motor gắn liền cánh) hoặc gián tiếp qua dây curoa

Quạt ly tâm trung áp 5HP là thiết bị công nghiệp chuyên dụng được thiết kế để tạo ra và di chuyển luồng không khí hoặc khí với áp suất tĩnh vừa phải, phù hợp cho nhiều ứng dụng thông gió và xử lý khí trong các môi trường khác nhau. Với công suất 5HP, tương đương 5 mã lực, loại quạt này cung cấp lưu lượng gió và áp suất đủ mạnh để vượt qua trở lực của hệ thống đường ống, bộ lọc, hoặc các thiết bị khác, trở thành một trong những quạt công nghiệp 5HP được ưa chuộng.

Cấu Tạo và Đặc Điểm Nổi Bật Quạt ly tâm 5HP

• Cánh Quạt (Guồng Quạt): Thường là loại cánh hở hoặc cánh kín, được cân bằng động chính xác để giảm rung động và tiếng ồn, đảm bảo hiệu suất hoạt động ổn định. Vật liệu cánh thường là thép carbon, thép không gỉ, hoặc các hợp kim chịu mài mòn tùy theo yêu cầu ứng dụng.

• Vỏ Quạt (Vỏ Hộp): Được chế tạo từ thép tấm dày, phun sơn tĩnh điện chống gỉ sét hoặc làm từ thép không gỉ để tăng độ bền và khả năng chống ăn mòn. Thiết kế dạng xoắn ốc (vỏ ốc sên) giúp tối ưu hóa luồng khí và áp suất.

• Động Cơ: Sử dụng động cơ 5HP điện, thường là loại 3 pha, hiệu suất cao, có thể đạt tiêu chuẩn IE2/IE3 để tiết kiệm năng lượng. Động cơ được kết nối trực tiếp hoặc gián tiếp (qua khớp nối hoặc dây đai) với trục quạt. Đây là một yếu tố quan trọng khi nhắc đến động cơ 5HP cho quạt công nghiệp.

• Khung Bệ: Chắc chắn, được làm từ thép hình hoặc thép tấm dày, giúp cố định quạt vững chắc, giảm rung và dễ dàng lắp đặt.

• Độ ồn và Rung động: Thiết kế tối ưu và cân bằng động giúp quạt ly tâm công suất 5HP này hoạt động êm ái, độ ồn nằm trong giới hạn cho phép của môi trường công nghiệp.

• Khả năng điều chỉnh: Một số mẫu có thể tích hợp biến tần để điều chỉnh tốc độ và lưu lượng gió linh hoạt theo nhu cầu sử dụng.

Ứng Dụng Phổ Biến: Quạt ly tâm trung áp 5HP là giải pháp lý tưởng cho các hệ thống cần di chuyển không khí hoặc khí có trở lực, bao gồm:

• Hệ thống hút mùi công nghiệp: Quạt hút công nghiệp 5HP này cực kỳ hiệu quả trong việc hút khói, hơi dầu mỡ, mùi hóa chất trong nhà hàng, bếp công nghiệp, và các nhà máy sản xuất. Đây còn được gọi là quạt hút mùi 5HP.

• Thông gió nhà xưởng, kho bãi: Cung cấp khí tươi, hút khí nóng, ẩm, cải thiện môi trường làm việc với khả năng của một quạt thông gió trung áp 5HP.

• Hệ thống cấp khí tươi, điều áp: Duy trì áp suất dương trong phòng sạch, hoặc cấp khí cho các khu vực cần kiểm soát chất lượng không khí, hoạt động như một quạt áp suất trung bình 5HP hiệu quả.

• Hút bụi công nghiệp: Với khả năng tạo áp suất trung bình, đây là quạt ly tâm hút bụi 5HP phù hợp để hút bụi gỗ, bụi kim loại nhẹ, bụi trong các nhà máy sản xuất vật liệu xây dựng, xưởng gia công. (Lưu ý: Đối với bụi quá thô hoặc dễ gây mài mòn cao, cần cân nhắc quạt chuyên dụng hơn).

• Sấy nông sản, thực phẩm: Cung cấp luồng khí nóng hoặc lạnh để hỗ trợ quá trình sấy.

• Hút khí thải công nghiệp: Quạt ly tâm hút khói 5HP này có thể hút khí thải từ các dây chuyền sản xuất, lò nung nhỏ (tùy thuộc vào nhiệt độ và tính chất khí thải).

Lợi Ích Quạt Ly Tâm Trung Áp 5.5HP Mang Lại

• Hiệu suất cao: Quạt ly tâm 5HP này đảm bảo lưu lượng và áp suất ổn định ngay cả khi có trở lực lớn.

• Độ bền vượt trội: Chế tạo từ vật liệu chất lượng cao, chịu được điều kiện hoạt động khắc nghiệt của môi trường công nghiệp.

• Tiết kiệm năng lượng: Động cơ hiệu suất cao và thiết kế tối ưu giúp giảm chi phí vận hành.

• Vận hành ổn định, ít bảo trì: Cấu tạo chắc chắn, cân bằng động tốt giúp giảm thiểu sự cố.

Với những ưu điểm và ứng dụng đa dạng, quạt li tâm trung áp 5HP (một cách viết khác của quạt ly tâm trung áp 5HP) là lựa chọn hàng đầu cho các doanh nghiệp đang tìm kiếm một giải pháp thông gió và xử lý khí mạnh mẽ, bền bỉ và hiệu quả.
